產品說明

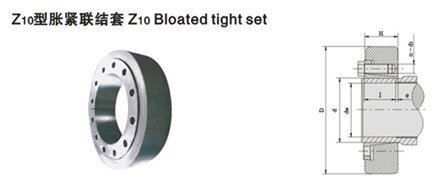

特性：
Z10型脹緊套適用于軸和軸套之間的無鍵聯結裝置可從外部對軸套施加夾緊力,使軸與軸套之間形成機械壓縮配合,而傳遞扭矩,脹套本身不傳遞任何力矩及負載,容易安裝、拆卸.
標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180
安裝參考范例

基本尺寸						內六角螺釘	額定負荷		螺釘?shù)臄Q 緊力矩 MA N·m	重量 kg
d	D	dn	l	H	e	d1	軸向力 F1 KN	轉矩 M1 KN·m
mm
12	32	10	9	11	1	M5×8	8	0.038	5	0.06
14	37	12					9	0.052		0.08
16	41	14	12	15	1.5	M5×12	13	0.090		0.12
18	44	15					10	0.080
		16					14	0.112
20	47	17					16	0.140		0.15
		18					20	0.184
24	50	19	14	18	2		17	0.160		0.2
		20					20	0.200
		22					25	0.280
30	60	24	16	20			23	0.28		0.3
		25					25	0.32
		26					27	0.36
36	72	28	18	22		M6×16	37	0.55	12	0.4
		30					43	0.68
		31					46	0.74
44	80	34	20	24			41	0.70		0.6
		35					44	0.77
		36					47	0.85
50	90	38	22	26	2.5		55	1.10		0.8
		40					64	1.32
		42					72	1.54
55	100	42	23	29	3		54	1.13		1.1
		45					66	1.50
		48					77	1.85
62	110	48					69	1.60		1.3
		50					77	1.92
		52					84	2.17
68	115	50					73	1.80		1.4
		55					90	2.44
		60					103	3.10
75	138	55	25	31	4	M8×25	97	2.70	29	1.7
		60					117	3.52
		65					133	4.30
80	145	60					108	3.25		1.9
		65					121	3.97
		70					133	4.70
90 (85,90)	155	65	30	38			145	4.70		3.3
		70					170	5.98
		75					190	7.20
100 (95,100)	170	70	34	43			170	5.91		4.7
		75					200	7.42
		80					220	8.90
110 (105,110)	185	80	39	40	5	M10×30	226	9.05	58	5.9
		85					255	10.38
		90					280	12.60
125 (120,125,130)	215	90	42	53	5.5		280	12.85		8.3
		95					315	14.98
		100					340	17.00
140 (135,140)	230	100	46	58	6	M12×35	370	18.50	100	10
		105					400	21.10
		110					431	23.70
155 (155,160)	263	110	50	62			440	24.0		15
		115					473	27.0
		120					508	30.2
165 (165,170)	290	120	56	68	7	M16×40	525	34.5	240	22
		125					620	38.6
		130					660	42.8
175 (175,180)	300	130			8		650	42.0
		135					680	46.2
		140					720	50.6
185 (185,190)	330	140	71	85		M16×40	870	61.0	240	37
		145					910	66.2
		150					960	71.7
200 (195,200)	350	150					1020	77		41
		155					1070	82.7
		160					1100	88.1
220 (210,220)	370	160	88	103	9	M16×50	1210	97		54
		165					1270	105
		170					1335	113.5
240 (230,240)	405	170	92	107	10	M20×60	1390	118	470	67
		180					1515	136
		190					1630	154.8
260 (250,260)	430	190	103	119			1700	162		82
		200					1820	182
		210					1930	202.8
280 (270,280)	460	210	114	132			2030	213		102
		220					2150	240
		230					2330	269
300 (290,300)	485	230	122	140			2280	262		118
		240					2450	294
		245					2530	310
320 (310,320)	520	240					2510	301		131
		250					2682	335
		260					2850	370
340 (330,340)	570	250	134	155	12	M20×70	3120	389		186
		260					3300	426
		270					3430	463
360 (350,360)	590	280	140	159			3800	532		204
		290					3970	575
		300					3990	599
390 (380,390)	650	300	144	163	14	M24×80	4260	640	820	250
		310					4400	690
		320					4640	742
420 (400,420)	670	330	164	184			4770	787		300
		340					5000	846
		350					5200	910
440 (430,440)	740	340	172	192	15		5500	935		400
		350					5720	1000
		360					6000	1060
460 (450,460)	770	360					6050	1090		420
		370					6200	1150
		380					6500	1235
480 (470,480)	800	380	188	213		M24×90	6560	1280		500
		390					6750	1350
		400					6940	1420
500 (490,500)	850	400				M27×90	7500	1480	1210	570
		410					7720	1600
		420					7920	1720
530 (520,530)	910	430	213	238	17	M27×100	8470	1880		740
		440					9000	2000
		450					9250	2120
560 (550,560)	940	450					8950	2020		770
		460					9350	2150
		470					9700	2280
590 (580,590)	980	470	228	260	18		10600	2500		900
		480					11000	2650
		490					11450	2800
620 (610,620)	1020	500	254	286		M30×110	11000	2740	1640	1080
		510					11300	2900
		520					11900	3100
